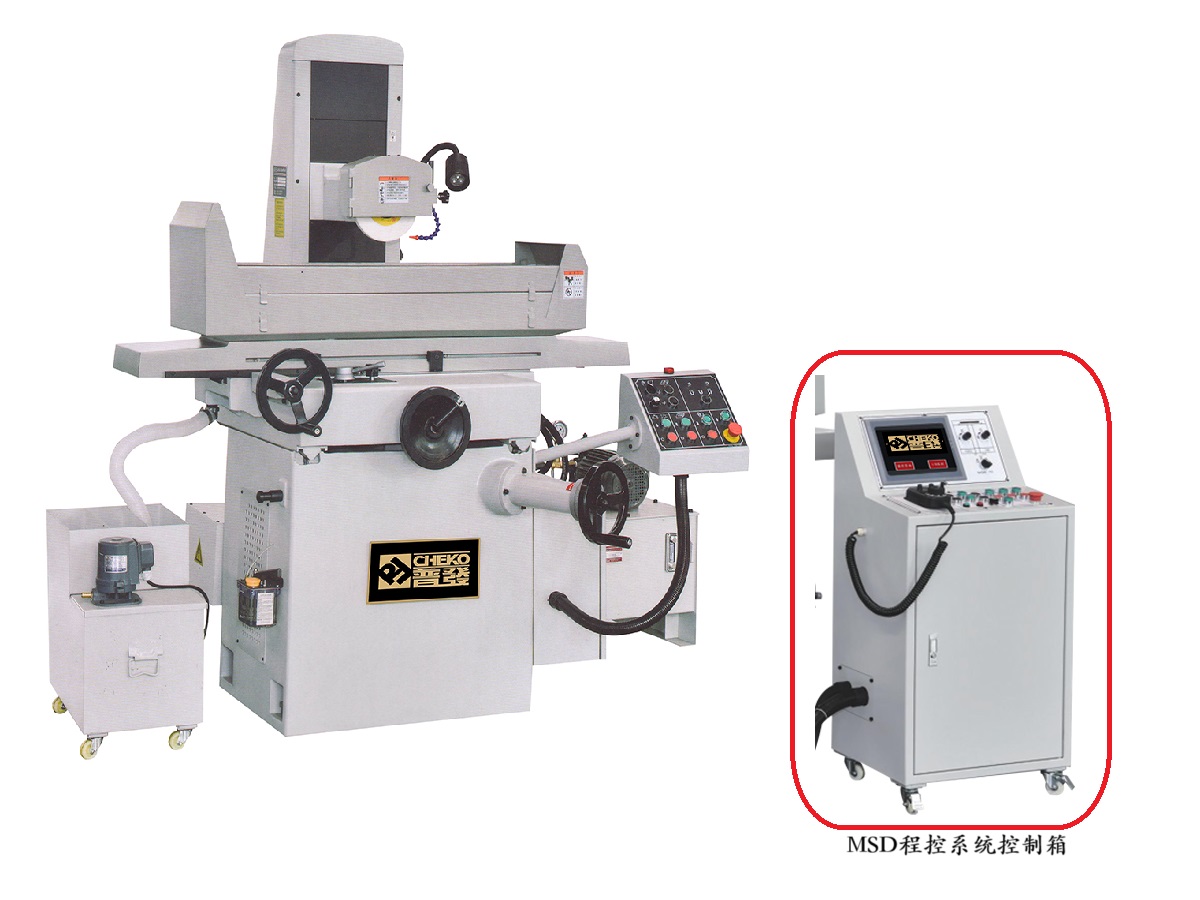

PFG-250MSD程控精密平面磨床
機床名稱：三軸自動精密平面磨床（單軸程式控制）
機床型號：PFG-250MSD
工作臺面尺寸（長×寬）：460mm×200mm
工作性能：前後、左右及上下三軸全自動操作，上下採用日本三菱PLC程式控制系統及AC伺服馬達控制，客制人機觸控介面，操作簡單、方便、易懂。具有半自動平面磨削/全自動平面磨削/單溝槽自動磨削功能。
機床用途
本機床在繼承傳統平面磨床基礎上採用框架結構，剛性強、結構對稱、穩定性強等優點的基礎上，引進國際先進的動態剛性設計理念，優化設計了移動部件。機床扭矩大，快速回應特性佳，適用於汽車、模具、航空航太、軍工、五金等各種機械加工領域的需求。
本磨床主要是用砂輪周邊磨削鋼料、鑄鐵及有色金屬等各種材料。根據工件材料、形狀，可採用不同的裝夾、定位方法。一般平面，可以採用電磁吸盤或直接緊固於工作臺上進行磨削加工；平面、直角面、任意角度、圓柱端面及其它一些特殊形狀，可在夾具或多功能強力電磁吸盤上進行磨削加工。
機床技術規格、關鍵部件、隨機附件清單
1、技術規格：
? 工作臺面尺寸（長×寬）：460mm×200mm
? 工作臺行程（手動：左右×前後）: 540mm×250mm
? 主軸中心到工作臺最大距離: 460mm
? 工作臺X軸導軌: 一“V”一平貼貼塑導軌（人工精密刮研）
? 上下手動進給: 每格刻度0.01mm 每轉一圈2mm
? MPG手輪最小進給量：0.001mm
? MPG手輪進給賠率：×1—×20
? 上下自動進給量設定範圍：0.001mm—0.04mm
? 砂輪尺寸（外徑×寬×內徑）：?200mm×18mm×?31.75mm
? 主軸轉速（50HZ/60HZ）：2850/3600R.p.m
? 前後手動進給: 每格刻度0.02mm 每轉一圈4mm
? 主軸馬達功率：2HP 1.5KW
? 液壓馬達功率：1HP 0.75KW
? 前後步進馬達功率：40W
? 上下伺服馬達功率：400W
? 主軸軸向偏擺跳動精度：≦0.002
? 主軸徑向偏擺跳動精度：≦0.002
? 加工精度之五點等高試磨塊試磨精度：≦0.003
? 加工精度之加工工件表面光潔度：Ra0.25
? 機器外形尺寸（長×深×高）：1900mm×1450mm×2000mm
? 機器淨重：1500KG
2、關鍵部件清單：
序號 | 零部件名稱 | 機床部位 | 品牌 | 產地 |
1 | 床身鑄件 | 主機座、工作臺。立柱、主軸座等 | HT250 | 江蘇 |
2 | 主軸 | 主軸 | 順佳/鋐聲 | 中國臺灣 |
3 | 主軸電機 | 主軸電機 | 永元 | 中國臺灣 |
4 | 前後滾珠絲桿 | 機械傳動（前後） | 銀泰PMI | 中國臺灣 |
5 | 上下絲桿 | 機械傳動（上下） | 加德 | 中國臺灣 |
6 | 上下驅動馬達 | 上下驅動 | 愛德利 | 中國臺灣 |
7 | 接近開關 | 電氣控制 | 歐姆龍OMRON | 日本 |
8 | 伺服電機 | 驅動電機 | 三菱 | 日本 |
9 | PLC程式控制系統 | 控制系統 | 三菱 | 日本 |
10 | 人機介面 | 控制面板 | 臺達 | 中國臺灣 |
11 | PMG電子手輪 | 控制手輪 | 內密控 | 日本 |
12 | 電氣元件及按鈕開關 | 電氣控制 | 施耐德 | 法國 |
13 | 自動潤滑裝置 | 潤滑系統 | ISHAN | 中國臺灣 |
14 | 鐵氟龍 | 導軌耐磨片 | TURCITE-B | 義大利 |
15 | 液壓站驅動系統 | 油壓系統 | 凱嘉KCL | 中國臺灣 |
16 | 水泵 | 冷卻過濾系統 | 華樂士 WALRUS | 中國臺灣 |
3、隨機附件清單：
序號 | 附件名稱 | 數量 | 序號 | 附件名稱 | 數量 |
1 | 白剛玉砂輪 | 1個 | 7 | 內六角扳手 | 1套 |
2 | 法蘭及法蘭拆卸工具 | 1套 | 8 | 開口活動扳手 | 1把 |
3 | 砂輪平衡臺及平衡棒 | 1套 | 9 | 十字螺絲刀 | 1把 |
4 | 平面砂輪修整器（含金剛筆） | 1套 | 10 | 一字螺絲刀 | 1把 |
5 | 腳墊盤及調整螺絲 | 5套 | 11 | 出廠合格證及精度檢驗表 | 1份 |
6 | 刮削板 | 1把 | 12 | 說明書 | 1本 |
